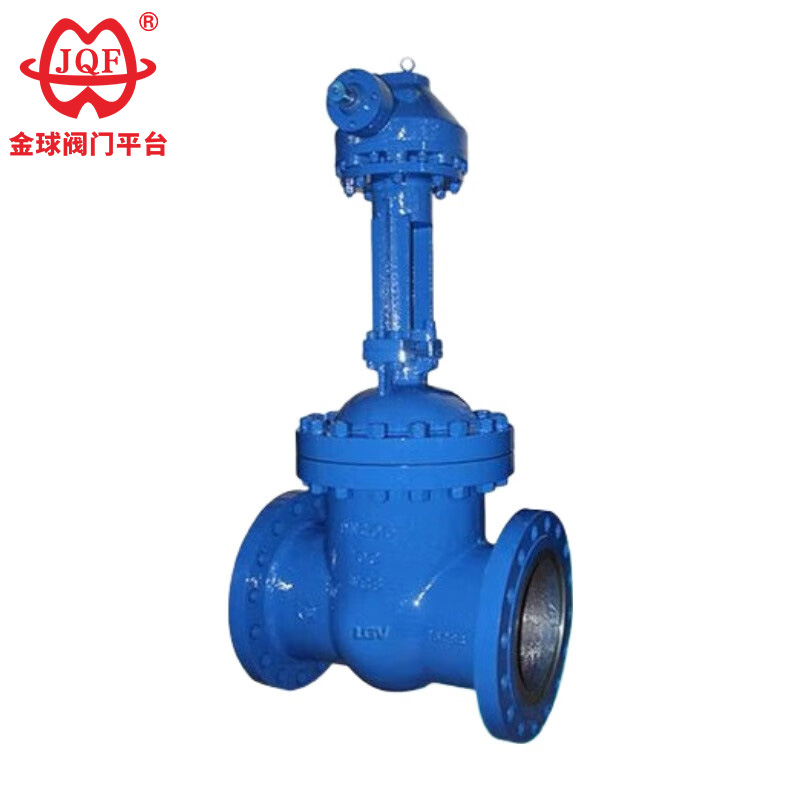

Z540H, Z540Y, Z540W cineál PN16 ~ PN160 comhla geata ding tiomáinte fearas bevel cruach arna dtáirgeadh ag comhla Lianggu Co., Ltd Tiomántán fearas bevel, nasc flange, geata leaisteacha cineál ding. Is é an t-ábhar dromchla séalaithe suíocháin ná cóimhiotal táthú dromchla (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), cruach dhosmálta (Z104,000), cruach dhosmálta Z540W-16R ~ 160R), brú ainmniúil PN16 ~ PN160. Is é ábhar an chomhlachta comhla cruach carbóin (Z540H-16C ~ 160, Z540Y-16C ~ 160), cruach cóimhiotal moluibdín chrome (Z540Y-16I ~ 160I), cruach dhosmálta (Z540W-16P ~ 160P, Z540Y-16P ~ Z540W, Z540Y-16P ~ 160W Z540Y- 16R ~ 160R) comhla geata.
1. Gné comhlaí geata fearas Bevel saincheaptha caighdeáin chun cinn, ina saothraítear rónta iontaofa, feidhmíocht níos fearr, agus cuma tarraingteach.
2. Struchtúr pláta comhla ding-chruthach le haghaidh lascadh solúbtha.
3. Tá pláta comhla agus suíochán táthaithe ó chóimhiotail Stellite.
4. Déantar cóireáil múchta agus faghartha ar ghas na comhla chun creimeadh agus friotaíocht caitheamh a fheabhsú.
5. Tá caighdeáin flange píopa iolracha agus cineálacha dromchla séalaithe flange ar fáil.
6. Tá comhlaí geata fearas Bevel ardchaighdeáin ar fáil in ábhair chomhlachta éagsúla chun freastal ar choinníollacha brú, teochta agus meáin éagsúla.
| samhail | PN | Brú oibre/MPa | Teocht oibriúcháin / ℃ | Meáin oiriúnacha |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | ≤425 | Uisce, gal, ola |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≤425 | Uisce, gal, ola |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | Gaile, ola |
| Z540W-16P-40P | 16-40 | 1.6-4.0 | ≤150 | Meáin chreimneach |
| Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≤150 | Meáin chreimneach |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | Meáin chreimneach |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | Meáin chreimneach |

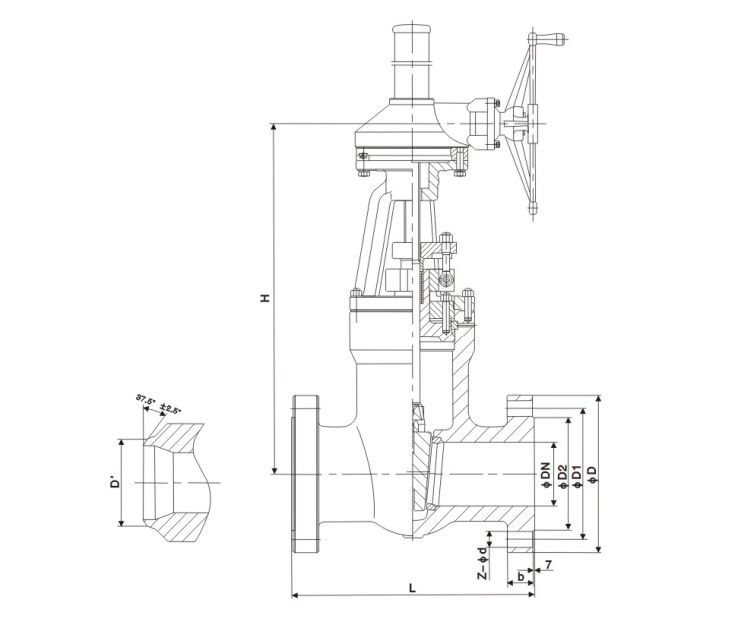

| Trastomhas ainmniúil | Na príomh-toisí agus toisí nasc | |||||||
| L | D | D1 | D2 | b | Z-d | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
