Comhla Geata Cruach Dhosmálta GB Caighdeánach

Tá monarcha comhla JQF tiomanta do thaighde, forbairt, déantúsaíocht agus seirbhís comhlachtaí comhla. Le dearadh aibí, ceardaíocht fíorálainn, agus réitigh ghairmiúla ar an láthair, tá aitheantas agus moladh ár n-úsáideoirí tuillte againn. Déantar ár Comhla Geata Cruach Dhosmálta Caighdeánach GB ardchaighdeáin a mhonarú de réir caighdeáin dhian 6S, ina bhfuil ceardaíocht fíneáil, cruas ard, cruas láidir, agus friotaíocht ardbhrú le cosc crack. Táimid ag tnúth le comhoibriú leat.

Seol Fiosrúchán

Cur síos ar an Táirge

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Príomhchúraimí:

1. Cigireacht Réamhshuiteála: Deimhnigh comhoiriúnacht ábhar comhla le meán sreabhach, teocht, agus brú. Iniúchadh a dhéanamh ar aghaidh deiridh durable Comhla Geata Cruach Dhosmálta GB Caighdeánach le haghaidh scratches. Cinntigh go gcomhlíonann an t-ábhar gasket na ceanglais úsáide agus deimhnigh go gcomhlíonann na boltaí / cnónna riachtanais neart.
2. Ailíniú Suiteála: Ná cuir iallach ar ailíniú. Is féidir dífhoirmiúchán suíochán comhla, sceitheadh nó strus struchtúrach a bheith mar thoradh ar mhí-ailíniú. Tacaigh an píobán go neamhspleách in aice leis an gcomhla. Déan na boltaí níos doichte de réir a chéile i seicheamh réalta-chruthach go dtí go mbaintear amach chasmhóimint aonfhoirmeach. Tar éis don chóras a bheith ar siúl ar feadh 24-48 uair an chloig, déan na boltaí níos doichte.
3. Nósanna Imeachta Oibriúcháin: Ba chóir go mbeadh Comhla Geata Cruach Dhosmálta Caighdeánach GB ar ardchaighdeán oscailte nó dúnta go hiomlán - cuirfidh oscailt pháirteach dlús le creimeadh suíochán / pláta na comhla ag sreabhán ardluais. Oibriú ach amháin ag baint úsáide as an handwheel; ná húsáid eochair / luamhán riamh. Ní mór an gas comhla a lubricated gach ráithe.
4. Tástáil agus Cothabháil: Tar éis a shuiteáil, roimh choimisiúnú an chórais, ba cheart tástáil brú statach a dhéanamh ar Chomhla Geata Cruach Dhosmálta GB Caighdeánach ag 1.5 uair an brú rátáil PN. Le linn na tástála, ba cheart an comhla a leithlisiú ó threalamh anuas.
5.Storage and Handling: Ba chóir comhlaí a stóráil taobh istigh agus a chosaint ó thaise. Roimh an tsuiteáil, ba chóir go bhfanfadh na caipíní deiridh sa suíomh suiteáilte.

Gnéithe

1. Tá Comhla Geata Cruach Dhosmálta GB Caighdeánach déanta as cruach dhosmálta austenític, a bhfuil friotaíocht den scoth aige maidir le creimeadh ó mheáin aigéadacha ocsaídeacha.
2. Nuair a shreabhann an meán trí Chomhla Geata Cruach Dhosmálta GB Caighdeánach, tá an treo sreafa fós gan athrú, rud a fhágann go bhfuil friotaíocht íseal sreabhach ann.
3. Tá treo gluaiseachta an gheata ingearach le treo sreafa an mheáin, rud a fhágann go bhfuil an chasmhóimint oscailte agus dúnta íseal agus oibriú gan stró.
4. Tá treo sreafa an mheáin gan srian, gan cur isteach ar shreabhadh sreabhach nó brú a laghdú. Is féidir leis an meán sreabhadh ó gach taobh den chomhla geata, ag baint amach a chuspóir beartaithe. Tá sé oiriúnach go háirithe do phíblínte ina bhféadfadh treo sreafa an mheáin athrú.
5. Tá Comhla Geata Cruach Dhosmálta GB Caighdeánach suiteáilte go hingearach laistigh den chomhlacht comhla, rud a fhágann go bhfuil fad struchtúrach gearr.
6. Tá feidhmíocht séalaithe maith ag Comhla Geata Cruach Dhosmálta GB Standard. Is beag an caitheamh ar an dromchla séalaithe nuair a bhíonn sé oscailte go hiomlán.

Caighdeán Feidhmiúcháin

Sonraíochtaí dearaidh: GB / T 12234
Fad struchtúir: GB / T 12221
flange nascadh: JB / T 79.1
Tástáil agus cigireacht: JB / T 9092
Brú - Teocht: GB / T 9131
Aitheantas Táirge: GB / T 12220

Paraiméadair feidhmíochta

Brú ainmniúilPN （MPa)	cás	brú tástála （MPa)		Séalaithe
Brú ainmniúilPN （MPa)	cás	Séalaithe (leachtach)	Séala (gás)	Séalaithe
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Meán oiriúnach agus teocht is infheidhme

Ábhar bhlaosc	Meáin oiriúnacha	Teocht is infheidhme (℃)
Cruach tíotáiniam nicil cróimiam (cineál P)	Aigéid nítreach	≤200
Cruach tíotáiniam nicil moluibdín chrome (cineál R)	Aigéad aicéiteach	≤200

An t-ábhar príomhpháirte

Corp, bonnet	Pláta comhla, suíochán	Gas comhla	Cnó gas	filler	Roth láimhe
Cruach tíotáiniam nicil cróimiam	Cruach dhosmálta, cruach dhosmálta + chomhdhúile cementáilte	Cruach dhosmálta nicil-tíotáiniam chrome	Cré-umha alúmanaim	Teflon	Iarann intuargainte
Cruach tíotáiniam nicil moluibdín cróimiam	Cruach dhosmálta, cruach dhosmálta + chomhdhúile cementáilte	Cruach dhosmálta nicil-tíotáiniam chrome	Cré-umha alúmanaim	Teflon	Iarann intuargainte

An cruth is mó agus toisí nasc

Trastomhas ainmniúil	Na príomh-toisí agus toisí nasc
Trastomhas ainmniúil	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

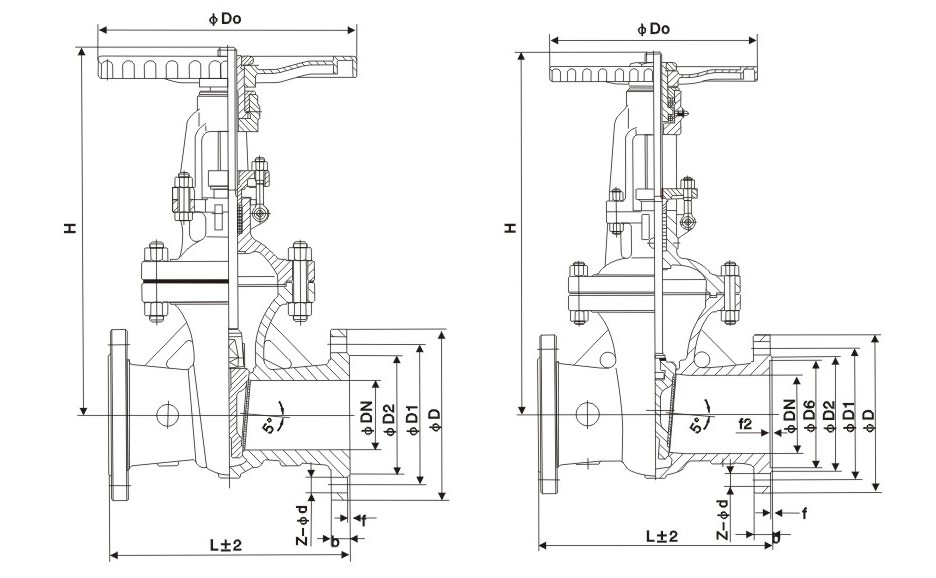

Pictiúr struchtúr
