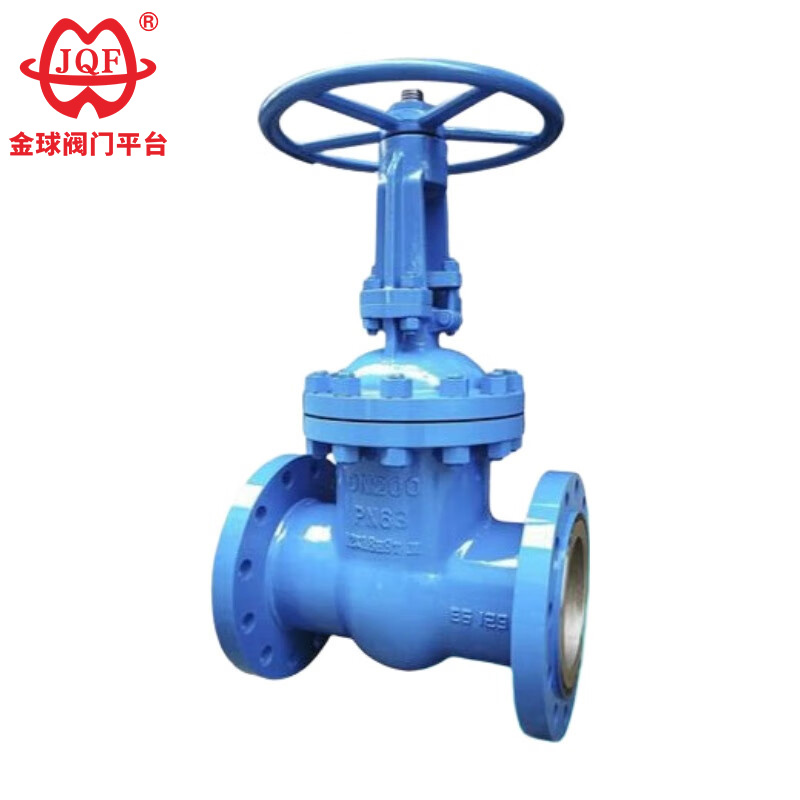

Déanann monarcha comhla JQF comhlaí geata flanged caighdeánach GB ardchaighdeáin a mhonarú, a úsáidtear go forleathan i peitriceimiceach, i gcumhacht teirmeach, agus i bpíblínte táirgí peitriliam agus gaile eile mar fheistí oscailte agus dúnta chun meáin phíblíne a nascadh nó a ghearradh amach. Trí ábhair éagsúla a roghnú, tá comhlaí geata flanged caighdeánach GB saincheaptha oiriúnach do mheáin éagsúla cosúil le huisce, gal, ola, aigéad nítreach, aigéad aicéiteach, meáin ocsaídiúcháin láidir, agus úiré, agus tá siad ar fáil i leaganacha láimhe, fearas bevel, agus tiomáint leictreach.
Seiceálacha Réamhshuiteála
Fíoraigh comhoiriúnacht ábhar comhlaí geata flanged caighdeánach GB le meáin sreabhán, teocht, agus brú. Iniúchadh a dhéanamh ar aghaidheanna feire le haghaidh scratches, cinntigh go bhfuil an t-ábhar gasket ag teacht le coinníollacha seirbhíse, agus deimhnigh go gcomhlíonann boltaí/cnónna riachtanais láidreachta.
Ailíniú Suiteála
Ná cuir comhlaí geata flanged caighdeánach GB i bhfeidhm riamh. Is cúis le saobhadh suíocháin, sceitheanna, nó strus struchtúrach an mí-ailíniú. Píblínte tacaíochta go neamhspleách in aice leis an gcomhla. Déan na boltaí níos doichte de réir a chéile i bpatrún réalta go dtí an chasmhóimint aonfhoirmeach. Retorque tar éis 24-48 uair an chloig d'oibriú an chórais.
Smacht Oibriúcháin
Comhlaí geata flanged caighdeánach GB a oscailt go hiomlán nó a dhúnadh go hiomlán - cuireann suíomhanna páirt-oscailte dlús le creimeadh suíocháin / geata ó shreabhadh ardluais. Bain úsáid as rothaí láimhe amháin; seachain ranna/luamháin. Tá lubrication gas (ramhar de ghrád EP) éigeantach go ráithiúil.
Cothabháil Tástáil
Déan tástáil hidreastatach ar chomhlaí geata flanged caighdeánach GB iar-shuiteála ag rátáil 1.5 × PN roimh choimisiúnú an chórais. Déan comhlaí a leithlisiú ó threalamh le sruth le linn tástála. Go bliantúil: seiceáil tightness faireoga pacála, creimeadh gas, agus sláine flange-comhpháirteach. Cuir fáinní pacála caite ina n-ionad láithreach chun astaíochtaí teifeach a chosc.
Láimhseáil Stórála
Comhlaí stórála taobh istigh, cosanta ó thaise. Coinnigh caipíní deiridh ar aghaidh go dtí go suiteáil.
1. Dearadh ard-éifeachtúlachta: Tá dearadh réasúnta cumraithe ag comhlaí geata flanged caighdeánach GB a úsáideann spás go héifeachtach, cobhsaíocht comhlacht comhla níos fearr a bhaint amach, friotaíocht sreabhach íoslaghdaithe, agus comhéifeacht sreabhadh optamaithe.
2. Saol róin fheabhsaithe: Úsáideann an comhéadan séalaithe cruach dhosmálta agus sciath chomhdhúile, íoslaghdú caitheamh agus síneadh suntasach a dhéanamh ar shaol na seirbhíse.
3. Iontaofa agus éasca le feidhmiú: Cinntíonn pacáil graifít solúbtha sláine iontaofa an tséala, rud a fhágann go n-oibríonn sé go réidh agus an chasmhóimint oibriúcháin íosta.
4. Modhanna actuation versatile: Tá comhlaí geata flanged caighdeánach GB comhoiriúnach le meicníochtaí gníomhaithe éagsúla, lena n-áirítear lámhleabhar, aeroibrithe, leictreacha agus fearas-tiomáinte, chun freastal ar riachtanais iarratais éagsúla.
Struchtúir 5.Diverse: Ar fáil i bhfoirmíochtaí struchtúracha éagsúla, lena n-áirítear geata aonair ding solúbtha, geata aonair ding docht, nó geata comhthreomhar (dúbailte).
Sonraíochtaí dearaidh: GB / T 12234
Fad struchtúir: GB / T 12221
flange nascadh: JB / T 79.1
Tástáil agus cigireacht: JB / T 9092
Brú - Teocht: GB / T 9131
Aitheantas Táirge: GB / T 12220
| Brú ainmniúilPN （MPa) | cás | brú tástála （MPa) | Séalaithe | |
| Séalaithe (leachtach) | Séala (gás) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Ábhar bhlaosc | Meáin oiriúnacha | Teocht is infheidhme (℃) |
| Cruach charbóin (cineál C) | Uisce, gal, ola | ≤425 |
| Cruach tíotáiniam nicil cróimiam (cineál P) | Aigéid nítreach | ≤200 |
| Cruach tíotáiniam nicil moluibdín chrome (cineál R) | Aigéad aicéiteach | ≤200 |
| Cruach chrome-moluibdín (cineál I) | Uisce, gal, ola | ≤550 |
| Corp, bonnet | Pláta comhla, suíochán | Gas comhla | Cnó gas | filler | Roth láimhe |
| Cruach charbóin | Cruach carbóin ardchaighdeáin + cairbíd nó cruach dhosmálta | Cruach dhosmálta chrome | Cré-umha alúmanaim | Pacáil aispeiste graphite | Iarann intuargainte |
| Cruach tíotáiniam nicil cróimiam | Cruach dhosmálta, cruach dhosmálta + chomhdhúile cementáilte | Cruach dhosmálta nicil-tíotáiniam chrome | Cré-umha alúmanaim | Teflon | Iarann intuargainte |
| Cruach tíotáiniam nicil moluibdín cróimiam | Cruach dhosmálta, cruach dhosmálta + chomhdhúile cementáilte | Cruach dhosmálta nicil-tíotáiniam chrome | Cré-umha alúmanaim | Teflon | Iarann intuargainte |
| Cruach chrome-moluibdín | Cruach cóimhiotail + Carbide | Cruach chrome-moluibdín | Cré-umha alúmanaim | Aispeist solúbtha | Iarann intuargainte |

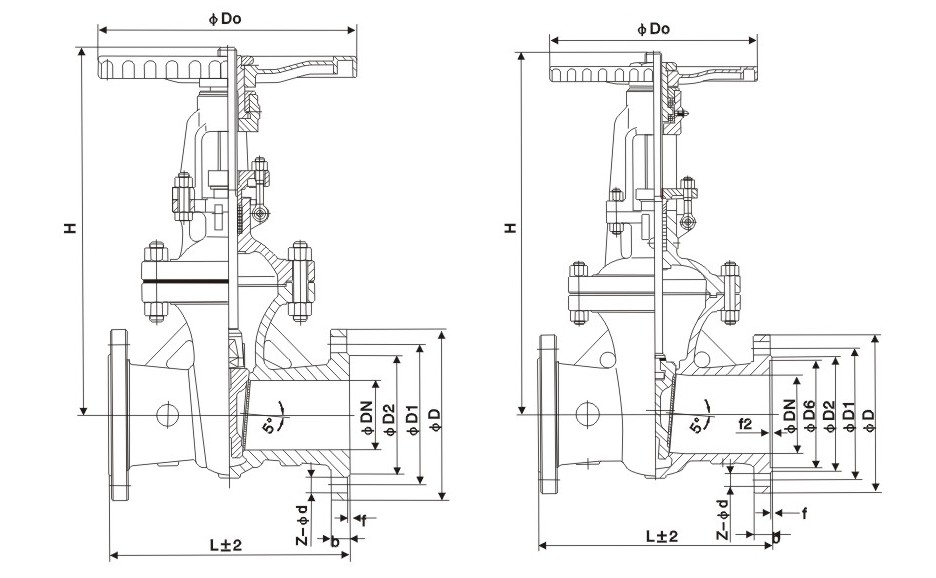

| Trastomhas ainmniúil | Na príomh-toisí agus toisí nasc | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
