Dearadh 1.Full-bore le haghaidh friotaíocht sreabhadh íosta
2.Brush-cúnamh glantacháin píblíne,
Suíochán 3.Floating le haghaidh séalaithe déthreo
4.Low oscailt agus deiridh chasmhóiminte
Oibriú 5.Easy, agus faoiseamh brú agus meicníochtaí instealladh ramhar chun sábháilteacht ard a chinntiú
Feidhmíocht 6.Zero-sceitheadh.

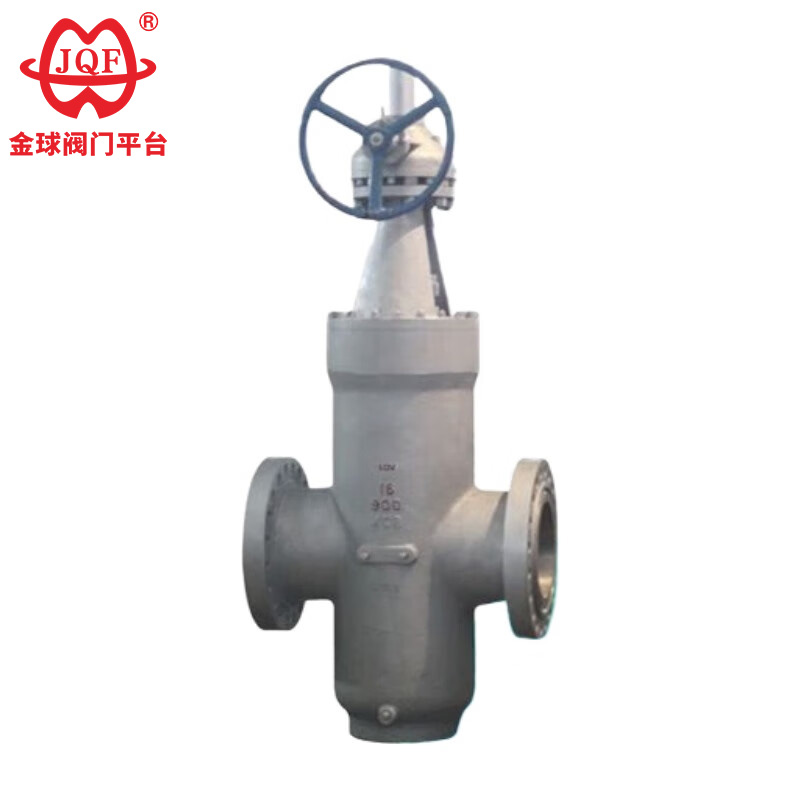

Déanann JQF Valve comhlaí geata comhréidh, cineál comhla sleamhnáin. Is féidir geata aonair nó geata dúbailte a bheith san eilimint deiridh le meicníocht leathnaithe eatarthu. Tá brú an gheata i gcoinne an suíochán comhla á rialú ag brú an mheáin ag gníomhú ar an geata snámh nó ar an suíochán comhla snámhphointe. I gcás comhla geata dúbailte, déanann an meicníocht leathnaithe idir an dá gheata an brú seo a fhorlíonadh.
1. Snámh Déthreo Séalaithe
Cuireann an suíochán comhla geata comhréidh saincheaptha ar chumas oscailt agus dúnadh déthreo, ag cinntiú séalaithe iontaofa agus oibriú solúbtha.
2. Ábhar Treoraithe Crua-Chreimeadh Frithsheasmhach in
Tá an geata feistithe le stiallacha treorach le haghaidh suíomh beacht, agus déantar an dromchla séalaithe a spraeáil le ciseal frith-chreimeadh chomhdhúile tungstain.
3. Dearadh Friotaíocht ar Shreabhadh nialasach
Friotaíocht ardbhrú an chomhlachta comhla geata cothrom; nuair a bhíonn sé oscailte go hiomlán, is ionann an cainéal sreafa díreach tríd agus píopa a bhfuil trastomhas comhionann aige (friotaíocht sreafa ≤ 0.03).
Laghdaíonn séalaithe ilchéime le pacáil ilchodach ar an gas comhla an comhéifeacht frithchuimilte 40%.
4. Meicníocht Séalaithe Dé-Chéim
Agus é ag dúnadh deiseal:
Déanann an brú meánach suíochán na comhla inlet a bhrú chun príomhshéala a fhoirmiú.
Brúnn an geata i gcoinne suíochán na comhla asraonta chun séala dúbailte a fhoirmiú.
5. Cothabháil Réabhlóideach Ar Líne
Ceadaíonn an struchtúr dé-séala páirteanna leochaileacha a athsholáthar gan briseadh táirgeachta; treoraíonn an teicneolaíocht seo táirgí comhchosúla sa bhaile agus go hidirnáisiúnta.
6. Oscailt Fhorchéimnitheach agus Rialú Deiridh
Nuair a bhíonn sé ag oscailt tuathalach, ardaíonn an geata, agus forluíonn an poll treorach de réir a chéile leis an gcainéal, ag baint amach oscailt iomlán 100% ag an suíomh teorann.
Dearadh agus monarú caighdeáin: JB/T 5298
Caighdeán fad struchtúir: JB / T 5298
Caighdeán flange nasc: GB / T 9113
Grád teocht brú: GB / T 12224-2005
Caighdeáin tástála tástála: GB / T 13927-2008, JB / T 5298
| Ainm na Coda | Páirteanna agus ábhair | |||
| JB/T77298 | API 6D | |||
| Comhla / boinéad | WCB | WCB | A352-LCB | A351-CF8N |
| geata | 2Cr13+ENP | 20CrMoV+STL | ANSI 410+ENP | ANSI 316+ENP |
| Gas comhla | 2Cr13 | 2Cr13 | A182- F6a | A182-F316S |
| Suíochán | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182- F316+PTFE |
| filler | NBR/FPM | Grafite solúbtha | Teflon | |
| Gasket | 18-8 / Grafite Solúbtha | |||
| bolta | 35 | 35CrMo | A193-B7M | A193-B8 |
| teocht cheart | -29 ~ 250 ℃ | -29 ~ 550 ℃ | -46 ~ 250 ℃ | -40~200 ℃ |
| Meáin oiriúnacha | Uisce, ola | Gaile, ola | Própán, eitiléin | Aigéid nítreach |
| Trastomhas ainmniúil | Na príomh-toisí agus toisí nasc | ||||||
| L | D | D1 | D2 | Z-Φd | H | D0 | |
| Z43PF-16C | |||||||
| 100 | 150 | 215 | 180 | 155 | 8-Φ18 | 700 | 300 |
| 125 | 150 | 245 | 210 | 185 | 8-Φ18 | 798 | 350 |
| 150 | 150 | 280 | 240 | 210 | 8-Φ23 | 895 | 350 |
| 200 | 180 | 335 | 295 | 265 | 12-Φ23 | 1130 | 350 |
| 250 | 180 | 405 | 355 | 320 | 12-Φ25 | 1290 | 400 |
| 300 | 200 | 460 | 410 | 375 | 12-Φ25 | 1480 | 450 |
| 350 | 200 | 520 | 470 | 435 | 16-Φ25 | 1660 | 450 |
| 400 | 218 | 580 | 525 | 485 | 16-Φ30 | 1850 | 500 |
| 450 | 218 | 640 | 585 | 545 | 20-30 | 2080 | 500 |
| 500 | 229 | 705 | 650 | 608 | 20-34 | 2300 | 600 |
| 600 | 248 | 840 | 770 | 718 | 20-41 | 2680 | 800 |
| 700 | 286 | 910 | 840 | 788 | 24-41 | 3080 | 800 |
| 800 | 286 | 1020 | 950 | 898 | 24-41 | 3491 | 1000 |
| Z43PF-25 | |||||||
| 100 | 150 | 230 | 190 | 160 | 8-Φ23 | 700 | 300 |
| 125 | 150 | 270 | 220 | 188 | 8-Φ25 | 798 | 350 |
| 150 | 150 | 300 | 250 | 218 | 8-Φ25 | 895 | 350 |
| 200 | 180 | 360 | 310 | 278 | 12-Φ25 | 1130 | 350 |
| 250 | 180 | 425 | 370 | 332 | 12-Φ30 | 1290 | 400 |
| 300 | 200 | 485 | 430 | 390 | 16-Φ30 | 1480 | 450 |
| 350 | 200 | 550 | 490 | 448 | 16-Φ34 | 1660 | 450 |
| 400 | 218 | 610 | 550 | 505 | 16-Φ34 | 1850 | 500 |
| 450 | 218 | 660 | 600 | 555 | 20-Φ34 | 2080 | 500 |
| 500 | 229 | 730 | 660 | 610 | 20-Φ41 | 2300 | 600 |
| 600 | 248 | 840 | 770 | 718 | 20-Φ41 | 2680 | 800 |
| 700 | 286 | 955 | 875 | 815 | 24-Φ48 | 3080 | 800 |
| 800 | 286 | 1070 | 990 | 930 | 24-Φ48 | 3491 | 1000 |
