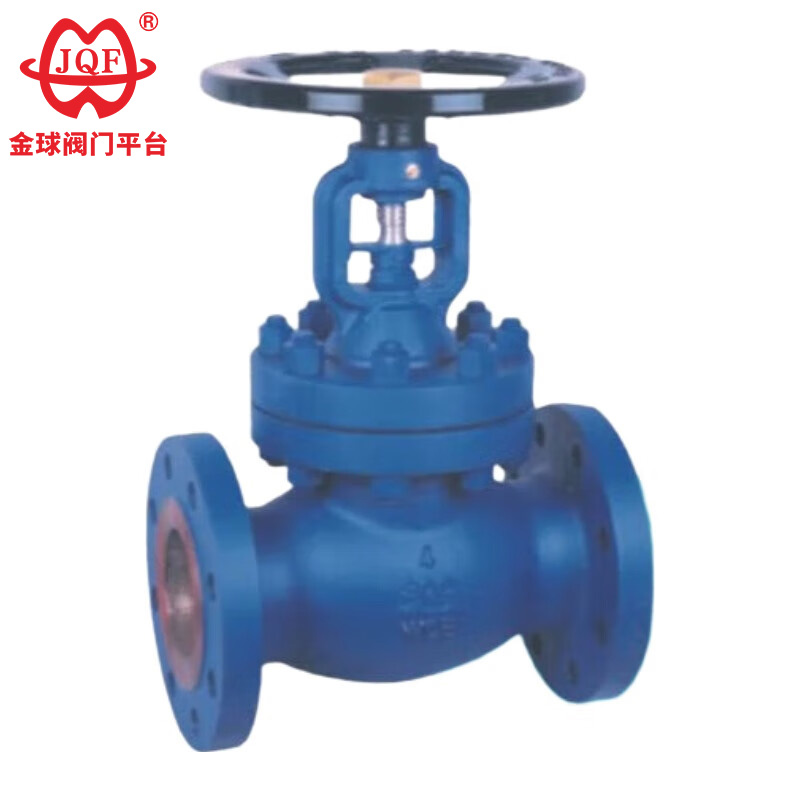

Comhla Cruinneog Séala Bellow

Comhla JQF comhla cruinne séala bellow ardchaighdeáin gnéithe struchtúr bellows inmheánach. Tá foirceann íochtair na bellows cruach dhosmálta táthaithe leis an gcomhla, agus tá an taobh eile suite idir an comhlacht comhla agus an clúdach comhla chun séala statach a fhoirmiú. Déantar na bellows a tháthú le gas na comhla chun feidhmíocht oibriúcháin chobhsaí a choinneáil agus chun creathadh gas comhla a chosc de bharr creathadh comhla. Tá sé oiriúnach do phíblínte a iompraíonn gaile, inadhainte, pléascach, ola aistrithe teasa, ard-íonachta, agus meáin tocsaineacha.

Seol Fiosrúchán

Cur síos ar an Táirge

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Optamú Cáilíochta Cuimsitheach
Tá struchtúr réasúnach, séalaithe iontaofa, agus cuma fíorálainn ag Comhla Globe Séala Bellow.
2. Dromchla Séalaithe CRUA
Déantar Comhla Globe Bellow Seal a threisiú le cóimhiotal cóbalt-bhunaithe, ag tairiscint friotaíocht caitheamh agus creimeadh, friotaíocht íseal frithchuimilte, agus saolré leathnaithe go suntasach.
3. Cosaint Gas Triple
Téann an Comhla Globe Séala Bellow faoi chóireáil teasa feabhsaithe agus próisis chruaithe dromchla, rud a fhágann go bhfuil creimeadh agus friotaíocht caitheamh gan íoc.
4. Dúbailte-Árachais Bellows Séala
Cinntíonn bealaí sreafa dronuillinne in éineacht le dearadh bellows paitinnithe séala níos sábháilte.
5. Staid Oscailte iomasach agus Amhairc
Suíomh gas comhla léirithe go soiléir le haghaidh oibriú iomasach.
6. Saincheapadh Solúbtha agus Inoiriúnaitheacht
Is féidir ábhair chomhpháirt, méideanna flange, agus sonraíochtaí comhéadan a shaincheapadh chun coinníollacha oibriúcháin sonracha a chomhlíonadh.

Gnéithe:

1. Tá struchtúr réasúnach agus séalaithe iontaofa ag Comhla Globe Séala Bellow i stoc. Cinntíonn dearadh séala bellows dé-láidir (bellows + pacáil) sceitheadh nialasach ó ghas na comhla. Ní fheabhsaíonn aon chaillteanas leachtach sábháilteacht trealaimh plandaí agus go gcomhlíonann sé caighdeáin séalaithe.
2. Tá dromchla séalaithe an Bellow Seal Globe Valve forleagtha le cóimhiotal crua Co-bhunaithe, ag soláthar friotaíocht caitheamh den scoth, friotaíocht creimeadh, agus friotaíocht abrasion, rud a fhágann go mbeidh saol seirbhíse fada ann. Tá an táscaire seasamh ardaitheoir níos iomasach.
3. Téann an gas comhla faoi múchadh agus faghartha agus cóireáil nítriding dromchla, ag soláthar friotaíocht creimeadh den scoth agus laghdú cuimilte; tá an táscaire seasamh ardaitheoir gas comhla níos iomasach.

sonraíochtaí

cineál struchtúir	BB-BG
Mód tiomáint	Lámhleabhar
Mód tiomáint	aeroibrithe
caighdeáin dearaidh	DIN3356
Fad struchtúir	Din3203
Ceangail an flange	DIN2543-2545
Tástáil agus cigireacht	DIN3230

Ábhair páirteanna táirge

Sraithuimhir	ainm	Ábhar
1	Corp	GS-C25, CF8, CF3
2	Diosca	2CR13, F304, F316
3	Bioráin seafta	F304, F316
4	Tionól bellows	F304, F316L
5	caipín	GS-C25, CF8, CF3
6	filler	Grafite solúbtha, PTFE
7	Muinchille brú	25#,F304,F316
8	Píosaí suite	25#,F304,F316
9	Cnó gas	Cóimhiotal copair ZQA19-4
10	Roth láimhe	Cruach charbóin
11	Agus hata	25 #
12	Corn Ola	práis
13	Cnónna heicsidheachúlach	ASTMA193 2H, A193-8, A193-8M
14	Graí	ASTMA193 B7, A193-B8, A193-B8M
15	Gasket	Grafite solúbtha + cruach dhosmálta
16	Gas comhla	2Cr13, F3

Cuma an táirge agus méid an struchtúir

Trastomhas ainmniúil	Na príomh-toisí agus toisí nasc
Trastomhas ainmniúil	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
